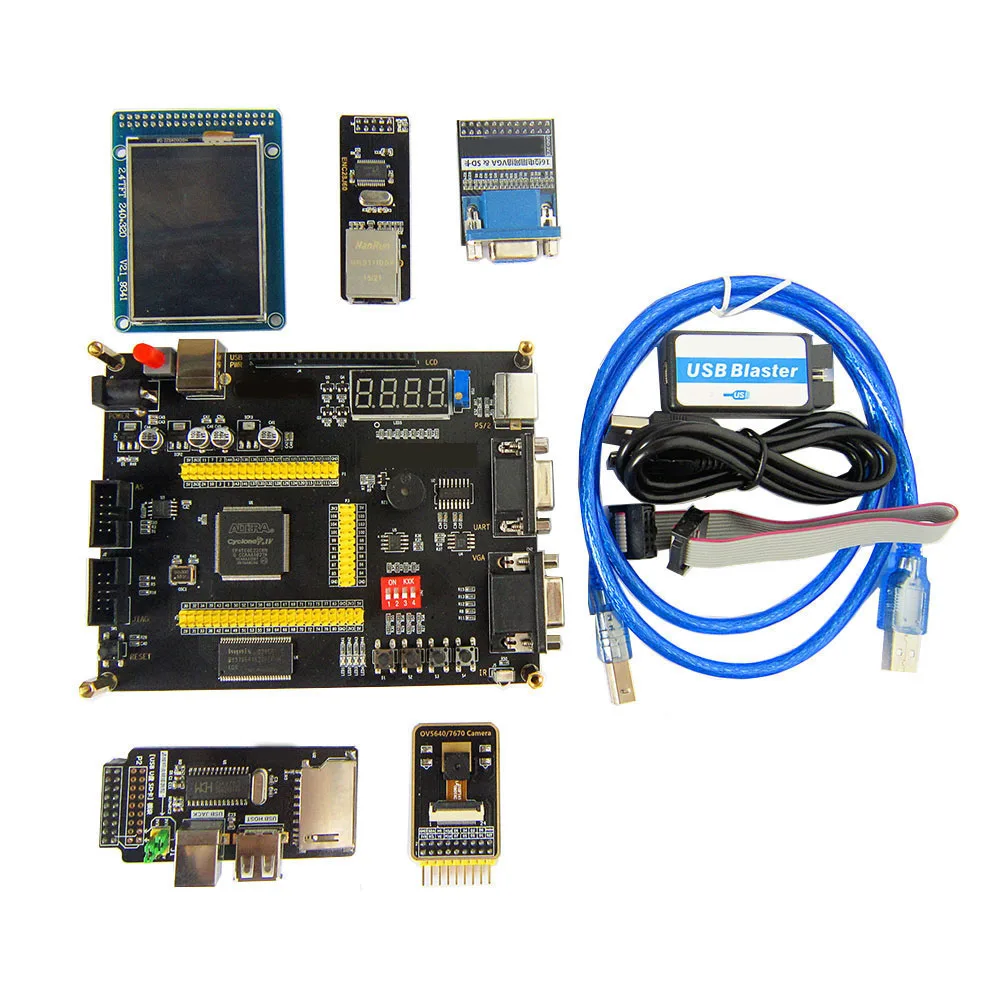

LCD VGA OV7670 카메라 및 네트워크 인터페이스를 갖춘 FPGA 개발 보드 CycloneIV EP4CE6, 전자 제품 학습을 위한 JTAG AS 프로그래머
|판매 80+|
최저가
₩ 95,000
2026.07.04 확인됨(3개월내 최저가)
색상:
추천 상품 & 제휴 영역
리뷰 (17)
4.7인증된 구매 후기
★★★★★
15
★★★★
1
★★★
0
★★
0
★
1
포토 후기 모음
AI 상품 요약
- •인텔 사이클론 IV EP4CE6 FPGA 개발 보드 키트 | 학생 학습 및 NIOS II SOPC 프로토타이핑을 위한 LQFP 간편 디버그
- •🔥왜 우리 EP4CE6 FPGA 보드를 선택해야 할까요?
- •대학생, 전자 취미가 및 임베디드 엔지니어를 위한 완벽한 입문용 FPGA 플랫폼입니다. 학습 및 프로토타이핑의 어려움을 저비용으로 해결하세요:
- •LQFP 144 패키지, 초보자 친화적인 디버그
- •테스트하기 어려운 BGA 칩과 달리, EP4CE6E22C8N LQFP 칩은 멀티미터 탐침, 수동 납땜 및 결함 해결이 용이하여 FPGA를 처음 배우는 학습자들에게 이상적입니다.
- •전체 IO 핀 확장, 강력한 확장성
- •모든 FPGA 코어 IO 핀은 표준 2.54mm 피치 핀 헤더를 통해 출력되며, 사용자 정의 프로젝트를 위해 센서, 디스플레이 모듈 및 확장 보드를 자유롭게 연결할 수 있습니다.
- •내장형 정전기 방지 투명 보호 커버
- •일상적인 작동 및 실험 중에 FPGA 칩의 ESD 손상을 방지하고 보드 서비스 수명을 연장합니다.
- •완벽한 온보드 주변 장치, 올인원 실험 플랫폼
- •LED, 4자리 튜브, 부저, VGA, RS232, PS2, 온도 센서, I2C EEPROM 및 적외선 수신기를 통합하여 추가 구매 없이 디지털 로직, 통신 및 디스플레이 실험을 지원합니다.
- •듀얼 다운로드 모드, 유연한 프로그램 저장
- •빠른 온라인 디버깅을 위한 JTAG(.SOF 파일, 실시간 실행); 영구 프로그램 굽기용 AS(.POF 파일, 전원 차단 후 데이터 보존).
- •전체 지원 문서 및 즉시 사용 가능한 데모 코드
- •OneDrive 링크를 통한 무료 전체 리소스 패키지: 완전한 회로도, 칩 데이터시트, Quartus 엔지니어링 파일, Verilog 샘플 프로그램.
- •출하 전 100% 전 기능 테스트
- •각 FPGA 메인 보드 및 USB Blaster 다운로더는 전원 공급, 통신 및 결함이 있는 제품을 방지하기 위한 인터페이스 테스트.
- •올인원 번들 옵션, 유연한 매칭
- •기본 보드부터 풀 이미지/이더넷 스위트까지 7가지 옵션 키트를 제공합니다. 프로젝트 요구 사항에 따라 선택하여 추가 모듈 비용을 절감하세요.
- •📌핵심 하드웨어 사양
- •인텔(알테라) Cyclone IV EP4CE6E22C8N (6,272개의 로직 요소, 2개의 PLL, 270Kbit 내장 메모리)
- •EPCS16N (16Mbit)
- •64Mbit SDRAM, NIOS II 및 SOPC 시스템 개발 지원
- •AMS1117-3.3V (IO 전원), AMS1117-1.2V (FPGA 코어), AMS1117-2.5V (PLL 전원)
- •DC 5V, 연결된 USB 케이블로 전원 공급
- •JTAG + AS 듀얼 인터페이스
- •2.54mm, 모든 FPGA IO 완전히 내보내기
- •50MHz 크리스탈 오실레이터
- •🖥️온보드 주변 장치 인터페이스 및 리소스
- •🧩선택적 확장 모듈
- •1. OV7670 카메라 모듈: 실시간 이미지 획득 및 FPGA 비디오 처리
- •2. 16비트 트루 컬러 VGA 모듈: 65,536가지 풍부한 색상 지원, 이미지 저장을 위한 내장 SD 카드 슬롯
- •3. 2.4인치 TFT 터치 스크린: 터치 UI 설계를 위한 온보드 터치 IC + SD 카드 소켓
- •4. 7.0인치 TFT LCD 모듈: 연결 보드를 통해 EP4CE6 FPGA 보드와 호환되며, 고해상도 GUI, 이미지/비디오 디스플레이 및 HMI 제어 실험에 적합합니다.
- •일반적인 백라이트 전력 소비: 2.500W
- •일반적인 패널 전력 소비: 0.825W
- •📦6개 묶음 패키지 목록 (빠른 선택 가이드)
- •번들 1 (기본 학습 키트 – 초보자용 / 코스 기본 실험)
- •EP4CE6 FPGA 메인 보드 ×1
- •USB 블래스터 프로그래머 ×1
- •번들 2 (풀 기능 올인원 키트 – 대학 실험실 / 종합 졸업 프로젝트)
- •번들1의 모든 구성품 + 연결 보드 + 16비트 65536색 VGA 모듈 + OV7670 카메라 + 2.4" TFT 터치 모듈 + 이더넷 모듈 + USB-RS232 케이블
- •번들 3 (이미지 처리 키트 – VGA 디스플레이 + 카메라 비전 프로젝트)
- •번들1의 모든 구성품 + 연결 보드 + 16비트 65536색 VGA 모듈 + OV7670 카메라
- •번들 4 (터치 스크린 비전 키트 – TFT 디스플레이 + 카메라 디자인)
- •번들1의 모든 구성품 + 연결 보드 + 2.4" TFT 터치 모듈 + OV7670 카메라
- •번들 5 (이더넷 통신 키트 – 네트워크 전송 실험)
- •번들1의 모든 구성품 + 연결 보드 + 이더넷 모듈
- •번들 6 (USB 통신 키트 – U-디스크 및 SD 카드 저장 테스트)
- •Bundle1의 모든 내용 + 연결 보드 + CH376S USB 모듈
- •번들 7 (7인치 대형 TFT HMI 디스플레이 + 카메라 디자인 키트 – 고해상도 GUI 및 이미지 실험용)
- •번들1의 모든 구성품 + 연결 보드 + 7.0인치 800×480 TFT LCD 모듈 + OV7670 카메라
- •🛡️포장 및 애프터서비스 지원
- •🎯주요 적용 시나리오
- •대학 디지털 논리, FPGA 및 임베디드 시스템 교육
- •NIOS II SOPC 임베디드 시스템 개발
- •VGA 이미지 디스플레이, OV7670 카메라 비디오 처리
- •7인치 대형 스크린 산업용 제어 GUI, 고화질 이미지/비디오 재생 실험
- •I2C/UART 시리얼 통신, 적외선 리모컨 실험
- •이더넷 네트워크 전송, USB 저장소 읽기-쓰기 프로젝트
- •전자 경쟁, 졸업 디자인 및 DIY 하드웨어 프로토타입
m
m***o
색상:카키색
보드에 대한 정보를 찾아보고, 인터넷에서 적절한 소프트웨어를 다운로드해야 했고, USB 블래스터의 경우 적합한 드라이버를 찾아야 했습니다... 드디어 작동하게 되었네요. 아주 잘 작동합니다... 추천하지만, 문서를 미리 요청하세요. 감사합니다.
U
U***r
색상:오렌지
매우 완벽한 키트입니다. 샘플 코드와 회로도를 받으려면 판매자에게 링크를 요청하세요. 요청에 대한 매우 빠른 응답.
A
AliExpress
색상:카키색
제품이 완벽한 상태로 도착했고, 작동도 완벽하게 되어 있어서 추천합니다.
E
E***a
색상:카키색
설명과 동일하며, 코드로 테스트하여 제대로 작동하는지 확인해야 합니다.
